Анкерные болты – особый вид крепежа для сложных конструкций

Анкерный болт – это особый вид крепежа, который необходим для решения задач по креплению и фиксированию сложных и тяжелых конструкций, сборных консолей, различных навесных конструкций и строительных перегородок. В этой статье подробно разберем виды, типы, описание, область применения и технологию применения анкерных болтов.
Содержание

Технические характеристики и классификация анкеров – все, что необходимо знать
Виды анкерных болтов - обзор и область применения
Технология установки анкеров – пошаговая инструкция и обзор нюансов

Технические характеристики и классификация анкеров – все, что необходимо знать

Изготовление анкерных болтов осуществляется в соответствии с правилами ГОСТ 24379-2012 из высоколегированных и высокопрочных сталей различного вида. Таким образом, анкерный болт представляет собой металлический стержень различной длины (от 45 до 225 миллиметров) с крепежным концом и резьбой. Особенностью анкера любого типа является наличие втулки и конической гайки, на которых основывается принцип анкирования.

При ввинчивании крепежа в бетонную или иную основу происходит деформация муфты, которая и создает мощное соединение, так что вырвать болт из основания представляется возможным только с частью основания.

Помимо видов и размеров анкерных болтов их также принято различать по способу крепления, который, в свою очередь, определяется конструкцией и характером нагрузки. Стандартные виды анкеров принято классифицировать следующим образом:

по способу введения детали в основу (винтовые, бурильные, забивочные и др.);
по способам заделочных возможностей в месте крепления (с расширением, с распором, с трубкой);
по особенности конструкции самого анкера (цилиндрические, цельные, сборные, стержневые и др.)

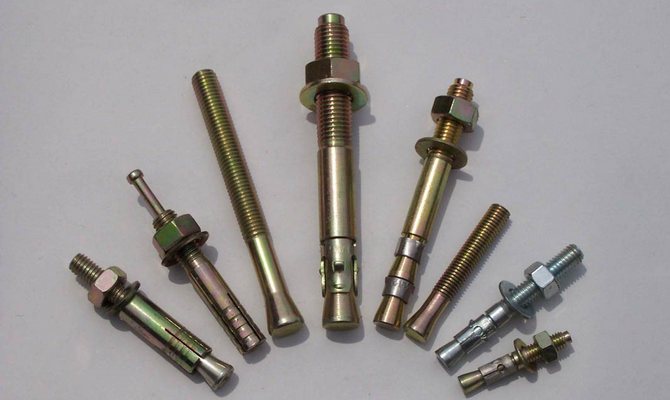

Технические характеристики и классификация анкеров – все, что необходимо знать
Классификация анкеров
Рекомендуем ознакомиться

Шуруп по бетону
Мебельный болт
Талреп крюк-кольцо

Кроме представленной классификации анкеры также принято делить на временные и постоянные, что также зависит от конструкционных особенностей детали.

Как правило, надежное соединение и удержание анкерного болта в том или ином строительном материале происходит путем трения и создания упора. В случае если были использованы химические анкерные болты (на основе застывающих смол), удержание происходит и путем внутреннего склеивания материала. Важной технической характеристикой анкеров является "вырывной показатель". Эта величина измеряется в килоньютонах (кН), и по основным техническим условиям и требованиям ГОСТ ее показатели не должны быть меньше 10,5 килоньютонов. Таким образом, анкерный вырыв происходит в том случае, если болт установлен слишком близко к краю основания или в случае вылета конической гайки.

При расчете и использовании различных видов анкерных болтов следует также принимать во внимание такие характеристики, как изгибающий и крутящий момент. В первом случае допускается величина момента от 5,2 до 25 Нм. Крутящий момент должен быть в пределах 10–40 Нм. Чем меньше допустимый момент изгиба и кручения, тем выше прочность болта и надежность его соединения с основным материалом. Если объект применения имеет какие-то особенные свойства или конструкцию, которая требует использования нестандартных видов анкеров, то допускается производство на заказ с корректировкой определенных технических условий по СНиП 2.09.03.
